SCM系列粉体自动采样机/取样器-产品列表


SCM系列粉体自动采样机/取样器
·
规    格:
SCM
·
简    介:
SCM系列采样机(取样器)适用对干燥的固态粉状物料进行自动采样,如建材行业的矿渣微粉、水泥生料、煤粉和水泥,化工行业及其它行业的粉状物料的采样。做自动连续采样或自动间断采样;采样量和采样时间可现场随机调整;SCM系列采样机能满足不同厂家、不同场合下化验室的不同要求。


产品简介

        SCM系列采样机(取样器)适用对干燥的固态粉状物料进行自动采样,如建材行业的矿渣微粉、水泥生料、煤粉和水泥,化工行业及其它行业的粉状物料的采样。做自动连续采样或自动间断采样;采样量和采样时间可现场随机调整;SCM系列采样机能满足不同厂家、不同场合下化验室的不同要求。

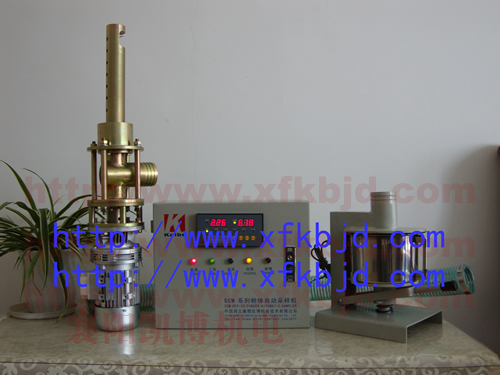

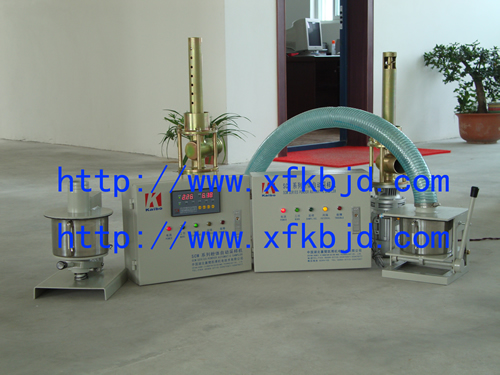

产品样图







工作原理

        SCM系列采样机(取样器)运用单片机智能化控制,通过减速电机驱动螺旋绞刀旋转,来料的一部分从采样机的接样孔进入到接样管中,通过铰刀传输至下料口,采集至储样杯中。在每次采样前自动将接样管中的残余物料退出,保证采集的样品具有代表性。




技术参数

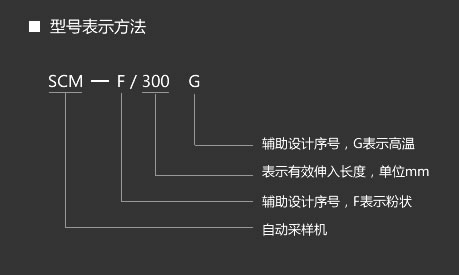

型号
接样管伸入有效长度 L
物料温度
储料装置
的容积
电机功率
工作电流
工作电压
SCM-F/200
200
80℃
2.8L
120W
0.47A
~380V
SCM-F/200G
200
120℃
2.8L
120W
0.47A
~380V
SCM-F/250
250
80℃
2.8L
120W
0.47A
~380V
SCM-F/250G
250
120℃
2.8L
120W
0.47A
~380V
SCM-F/300
300
80℃
2.8L
120W
0.47A
~380V
SCM-F/300G
300
120℃
2.8L
120W
0.47A
~380V
SCM-F/350
350
80℃
3.0L
180W
0.65A
~380V
SCM-F/350G
350
120℃
3.0L
180W
0.65A
~380V
SCM-F/400
400
80℃
3.0L
180W
0.65A
~380V
SCM-F/400G
400
120℃
3.0L
180W
0.65A
~380V
SCM-F/450
450
80℃
3.0L
180W
0.65A
~380V
SCM-F/450G
450
120℃
3.0L
180W
0.65A
~380V
SCM-F/500
500
80℃
3.0L
180W
0.65A
~380V
SCM-F/500G
500
120℃
3.0L
180W
0.65A
~380V
SCM-F/550
550
80℃
3.0L
180W
0.65A
~380V
SCM-F/550G
550
120℃
3.0L
180W
0.65A
~380V
SCM-F/600
600
80℃
3.0L
180W
0.65A
~380V
SCM-F/600G
600
120℃
3.0L
180W
0.65A
~380V
SCM-F/800
800
80℃
3.0L
180W
0.65A
~380V
SCM-F/1000
1000
80℃
3.0L
180W
0.65A
~380V
注 1:图一中的高度H,由所配的连接软管的长度决定;
      2:储料装置的容积可以根据用户的要求定制;



性能特点

1、单片机智能控制,性能稳定;
2、数显界面,单位时间内采样时间和采样量调整方便;
3、自动排除余样,代表性强;
4、正压、负压工况下均可使用;
5、物料温度较高时亦可使用;
6、结构合理,不会被物料或异物卡死;
7、安装方便,操作简单。
8、支持远程控制及远程工作状态显示;(订货时须说明)



外形结构简介

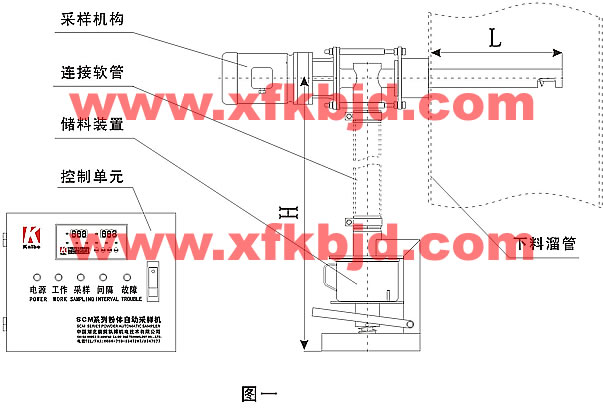

如图一所示,SCM系列采样机由采样机构、连接软管、储料装置、和控制单元四部分组成。

采样机构:

即执行采样的机械,由减速电机、采样管、螺旋输送铰刀、支撑调节螺杆连接法兰等组成,其中连接法兰焊接在溜管上,通过支撑调节螺杆来固定采样机构;

连接软管:

连接采样机构和储料装置的软管,两端用卡箍紧固于采样机构的下料口和储料装置的进料口,采集的样料经由此管落入储料装置中;

储料装置:

是用来存装样料的装置,由储料杯(桶)机架、感应开关等组成

控制单元:

按设置的程序输出控制采样机构进行自动采样,其电气控制部分详见使用说明书中的控制原理图、设置面板及接线图、箱内元器件布置及接线图和元器件明细表;

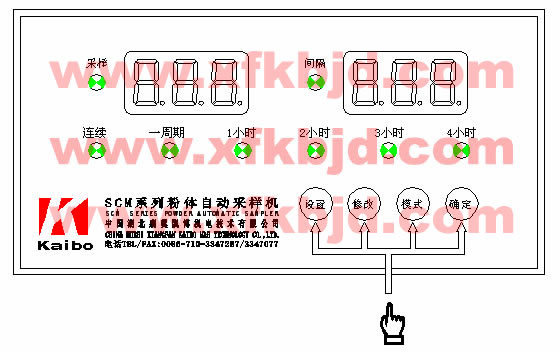

操作面板示意





        仪表设置详见随机使用说明书




安装


        将采样机安装在有物料下落或流动的区域内(确保来料可以落入接料孔),如物料输送管线中的下料溜管、生料斜槽到斗式提升机的落料口等。

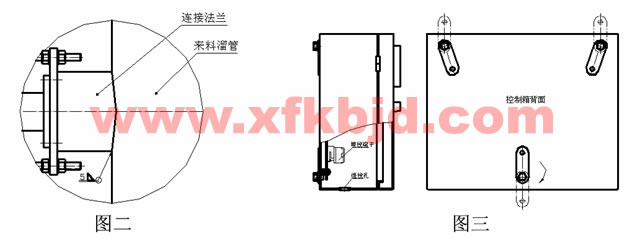

采样机构的安装:根据现场情况选定一处有物料下落(或流动)的采样点,在该点开一圆孔,开孔的大小能让采样机构上的接料管穿过即可,再将连接法兰焊接在溜管壁上,如图二所示。
储料装置固定在采样机构的正下方,两者用软管连接即可;
控制单元的安装:如图三所示展开控制箱背面的固定铰链,采用膨胀螺栓可将控制箱安装在现场或控制室的墙壁上。

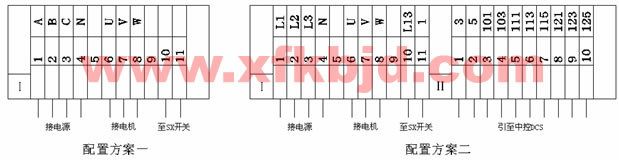

电气联接
        将采样机的电气控制箱固定于现场或化验室的墙壁上,采用三相四线制,交  流380V 50Hz电源供电,其它如需远程中央控制及出口国外等项目(电源环境不同), 采样机的电气连接详见产品使用说明书中的控制原理和电气联接。




订货须知

1.根据下料溜管直径或斜槽的宽度来选择采样机的采样管长度
2.提供粉体的最高温度及单位时间内的采样量__/ __小时
3.提供采样点现场的压力
4.如有其它特殊要求请在订货时另付说明(如开机延时采样,接远程控制等)
